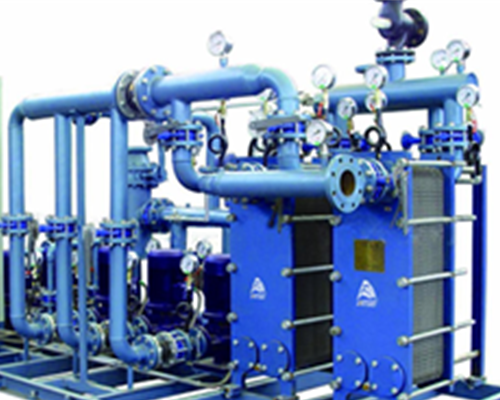

换热机组的工作流程和适用范围

2020-04-01 16:31:37

次

一、工作流程：

1.系统定压、采用补水泵在变频器的控制下，连续地变流量恒扬程向被加热水系统补水，压力过高时阀自动打开来保持平衡。另外，也可采用高位水箱或落地膨胀水箱的方式对系统定压。

2.补水箱与来水水源相连，内部的浮球阀控制进入水量。连接循环水泵进出水管之间一根带有止回阀的旁通管为泄压管，为防止因突然停泵造成的水击事故。

3.供热系统回水通过除污器处理后，经过循环水泵加压进入换热器1与热蝶(蒸汽)进行热交换，通过温控装置对热媒流量的控制调节凝结水量使二次水出口温度符合设计要求后，送往供热系统。换热器放热、凝结成水后经疏水装置进入补水箱。

二、适用范围

（1）换热设备厂家本机组不仅能满足以蒸汽和高温水为一次工质，二次水为普通低温热水(95℃/70℃)的散热器供暖系统和风机盘管空调系统所需的热水(60℃/50℃)，也可满足低温热水(95℃/70℃)，为一次工质，二次水为(60℃/50℃)的风机盘管空调系统。

（2）换热机组的功能相当于换热站．配合集、分水器可向若干个环路供热。凡需换热站的热力工程均可用换热机组代替。

（3）可适用于其它热水供应系统。
